Introducción al principio del proceso de pultrusión de formas de pultrusión personalizadas

Tabla de contenido

1. El arte y la ciencia de la pultrusión: una descripción general

2. Deconstruyendo el proceso de pultrusión: un desglose paso a paso

3. ¿Por qué elegir formas de pultrusión personalizadas? La inmejorable cartera de ventajas

4. Diseñando el futuro: parámetros clave de las formas de pultrusión personalizadas

   • 4.1. Composición del material: la base del rendimiento

   • 4.2. Especificaciones dimensionales y tolerancias

   • 4.3. Propiedades mecánicas: el núcleo de la integridad estructural

5. El espectro de aplicaciones: donde destacan las formas personalizadas de pultrusión

6. Asociarse para el éxito: su guía para especificar el perfil perfecto

1. El arte y la ciencia de la pultrusión: descripción general

En el mundo de la fabricación avanzada de compuestos, pocos procesos ofrecen la combinación única de eficiencia, consistencia y resistencia que se encuentra en la pultrusión. Para los ingenieros y diseñadores que buscan una alternativa superior a los materiales tradicionales como el acero, el aluminio y la madera, la pultrusión abre un mundo de posibilidades. En esencia, la pultrusión es un método de fabricación continuo y altamente automatizado para producir materiales compuestos con un perfil de sección transversal constante. Esta guía profundiza en los principios del proceso de pultrusión, con un enfoque específico en las capacidades y especificaciones deFormas de pultrusión personalizadas. Nuestro objetivo es brindar una comprensión integral de cómo se crean estos perfiles de alto rendimiento y por qué son el material elegido para aplicaciones exigentes en innumerables industrias.

2. Deconstrucción del proceso de pultrusión: un desglose paso a paso

El término "pultrusión" es un acrónimo de "tirar" y "extrusión". A diferencia de la extrusión, que empuja el material a través de un troquel, la pultrusión tira de las fibras de refuerzo y la resina a través de un troquel calentado para curar el compuesto y darle su forma final. Esta diferencia fundamental es clave para las propiedades excepcionales del producto terminado. El proceso se puede dividir en varias etapas críticas:

1. Estación Creel:El proceso comienza con carretes de fibras de refuerzo continuas, como fibra de vidrio (roving), fibra de carbono o aramida. Estas fibras proporcionan la principal resistencia a la tracción del perfil.

2. Sistema de guía:Las fibras se guían y alinean con precisión para pasar a la siguiente etapa con la orientación correcta, asegurando una distribución uniforme dentro del perfil.

3. Impregnación de resina:Las fibras alineadas se pasan a través de un tanque de impregnación de resina (o baño "impregnado"). Aquí, se saturan completamente con un sistema de resina polimérica líquida, generalmente poliéster, éster vinílico o epoxi. Esta matriz de resina unirá las fibras, transferirá cargas entre ellas y proporcionará resistencia química y ambiental.

4. Estación de preformado:Luego, las fibras saturadas se guían a través de una serie de preformadores. Estas herramientas moldean suavemente el material hasta obtener una aproximación aproximada del perfil final, eliminandoexceso de resinay asegurarse de que no quede aire atrapado antes de que entre en el troquel.

5. Troquel calentado:Este es el corazón del proceso. El material preformado rico en resina se introduce en una matriz de acero calentada y mecanizada con precisión. La temperatura del troquel se controla cuidadosamente para iniciar una reacción química rápida llamada "curado" o "gelación". Dentro del troquel, la resina se transforma de estado líquido a sólido, adoptando la forma exacta de la cavidad del troquel.

6. Sistema de tracción:Un extractor continuo, a menudo un sistema de abrazadera estilo oruga o alternativo, agarra el perfil curado y lo tira a través del troquel a un ritmo constante. Esta acción de tracción es la que impulsa todo el proceso continuo.

7. Sierra de corte:Una vez que el perfil completamente curado y endurecido sale del troquel, una sierra de corte móvil lo corta automáticamente en longitudes predeterminadas.

Este proceso continuo da como resultado un producto con propiedades y dimensiones excepcionalmente consistentes en toda su longitud, lo que lo hace ideal para la producción de gran volumen de productos de alta resistencia.Formas de pultrusión personalizadas.

3. ¿Por qué elegir formas de pultrusión personalizadas? La inmejorable cartera de ventajas

Optando porFormas de pultrusión personalizadassobre los materiales tradicionales u otros procesos compuestos proporciona una ventaja competitiva significativa. Los beneficios son numerosos e impactantes:

• Alta relación resistencia-peso:Los perfiles pultruidos son significativamente más fuertes y rígidos que el acero en términos de peso por peso, lo que genera estructuras más livianas, costos de envío reducidos y una instalación más sencilla.

• Resistencia a la corrosión:A diferencia de los metales, los compuestos no se oxidan ni se corroen. Son inmunes a la corrosión galvánica y funcionan excepcionalmente bien en ambientes químicos agresivos, ácidos, salinos y húmedos.

• Flexibilidad de diseño:La capacidad de crear prácticamente cualquier sección transversal constante permite la integración de múltiples funciones en un solo perfil, lo que reduce el tiempo y el costo de ensamblaje.

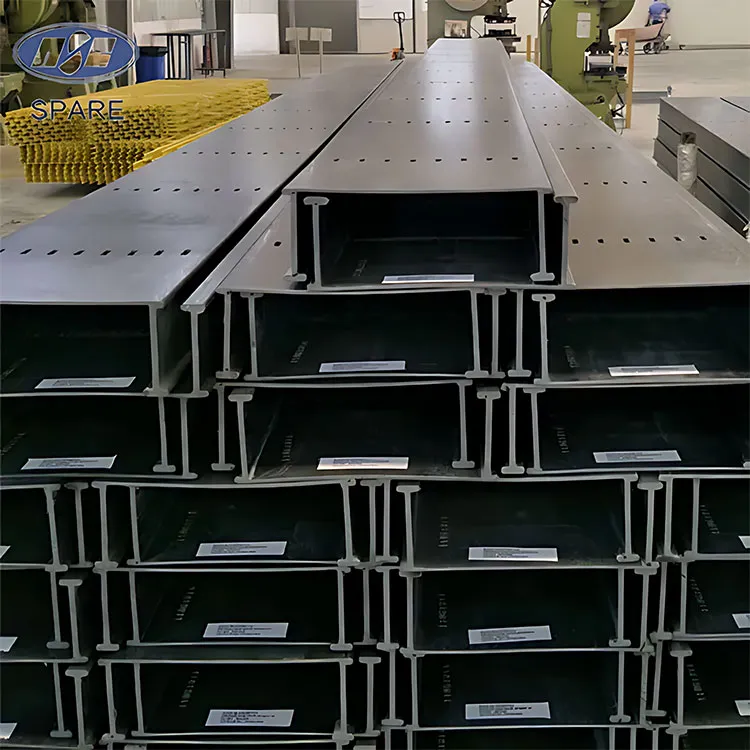

• Excelentes propiedades dieléctricas:Al no ser conductoras, las formas pultruidas son ideales para aplicaciones eléctricas y de servicios públicos, como rieles de escaleras, bandejas de cables y núcleos de aisladores.

• Estabilidad dimensional:Los compuestos tienen un bajo coeficiente de expansión térmica y no son susceptibles a la absorción de humedad como la madera, lo que garantiza que mantengan su forma y tamaño en diferentes condiciones ambientales.

• Bajo costo del ciclo de vida:Si bien el costo inicial del material puede ser mayor, los ahorros derivados del mantenimiento reducido, la longevidad y la facilidad de instalación a menudo resultan en un costo total de propiedad más bajo.

4. Diseñar el futuro: parámetros clave deFormas de pultrusión personalizadas

Para especificar y utilizar de manera efectiva perfiles pultruidos, es esencial comprender sus parámetros de ingeniería clave. Estas especificaciones definen el rendimiento y la idoneidad del perfil para su aplicación.

4.1. Composición del material: la base del rendimiento

Las propiedades de un perfil pultrusionado están determinadas por la combinación de su refuerzo y resina.

4.2. Especificaciones dimensionales y tolerancias

La pultrusión es conocida por mantener tolerancias dimensionales estrictas. Los parámetros estándar incluyen:

• Dimensiones del perfil:Ancho, alto, espesor de pared y radios interiores.

• Tolerancia de rectitud:Normalmente < 1/8 de pulgada por 10 pies.

• Tolerancia a la torsión:Definido como grados de torsión por unidad de longitud.

• Tolerancia de longitud:Generalmente ± 1/8 de pulgada para longitudes de corte.

4.3. Propiedades mecánicas: el núcleo de la integridad estructural

Elpropiedades mecánicasson los parámetros más críticos para el diseño estructural. Por lo general, se proporcionan en una hoja de datos técnicos. A continuación se muestra un ejemplo de propiedades de un perfil de poliéster reforzado con fibra de vidrio estándar.

Nota: Estos valores son representativos y pueden modificarse significativamente cambiando el sistema de resina, el tipo de refuerzo y la fracción de volumen de fibra.

5. El espectro de aplicaciones: donde destacan las formas personalizadas de pultrusión

Las propiedades únicas de los composites pultruidos los hacen ideales para una amplia gama de aplicaciones:

• Construcción e Infraestructura:Vigas estructurales, rejas, pasamanos, marcos de ventanas y plataformas de puentes. Su resistencia a la corrosión es invaluable en estructuras frente al mar y plantas químicas.

• Electricidad y servicios públicos:Rieles para escaleras, sistemas de soporte de cables, cubiertas de antenas y crucetas para postes de servicios públicos. En este caso son fundamentales la rigidez dieléctrica y la no conductividad.

• Transporte:Rieles laterales para camiones y remolques, soportes de piso, componentes de autobuses ysistemas de gestión de carga. El ahorro de peso se traduce directamente en una mayor carga útil y eficiencia de combustible.

• Tratamiento marino y de aguas:Pasarelas, escaleras, pasamanos y componentes estructurales para embarcaciones y muelles. Son resistentes a la putrefacción y a los barrenadores marinos, a diferencia de la madera.

• Industrial:Jaulas de seguridad, componentes de transportadores, estructuras de soporte para ambientes corrosivos y accesorios personalizados.

6. Asociarse para el éxito: su guía para especificar el perfil perfecto

Éxito conFormas de pultrusión personalizadasdepende de una asociación colaborativa entre usted y el fabricante. Al comenzar un proyecto, esté preparado para discutir:

• Requisitos funcionales:¿Cuál es la función principal de la pieza? (por ejemplo, soporte estructural, aislamiento eléctrico, resistencia a la corrosión).

• Condiciones de carga:¿Cuáles son las cargas esperadas de tracción, compresión, flexión y dinámica?

• Exposición ambiental:¿Estará la pieza expuesta a productos químicos, radiación ultravioleta, agua salada o temperaturas extremas?

• Estándares regulatorios:¿Existen estándares industriales específicos (por ejemplo, ASTM, ISO, UL) que deban cumplirse?

• Montaje y Acabado:¿Cómo se integrará el perfil con otros componentes? ¿Requerirá perforación, pintura u otras operaciones secundarias?

Al proporcionar información detallada, nuestroequipo de ingenieríapuede ayudar a optimizar el diseño, seleccionar la combinación de materiales ideal y fabricar un perfil que ofrezca un rendimiento y un valor incomparables. El proceso de pultrusión es una poderosa herramienta para la innovación y, con una comprensión clara de sus principios y parámetros, puede desbloquear todo el potencial de los materiales compuestos para su próximo proyecto.
